新型齿轮减速机
新型齿轮减速机齿轮减速电机 > JNA-FS 立式双轴型减速机
产品特点:
体积小, 重量轻,脚座锁螺空间大。
安装方便,机壳一体成型强度高。
齿轮润滑, 采用高级合成滑脂, 十年免保养。
定位功能, 减速机本身具备, 减少配电管线工时及材料 。
齿轮制造精度特优 运转极静音,齿轮间隙小,动力传动稳定。
内部选配轴承加大型号耐用持久。

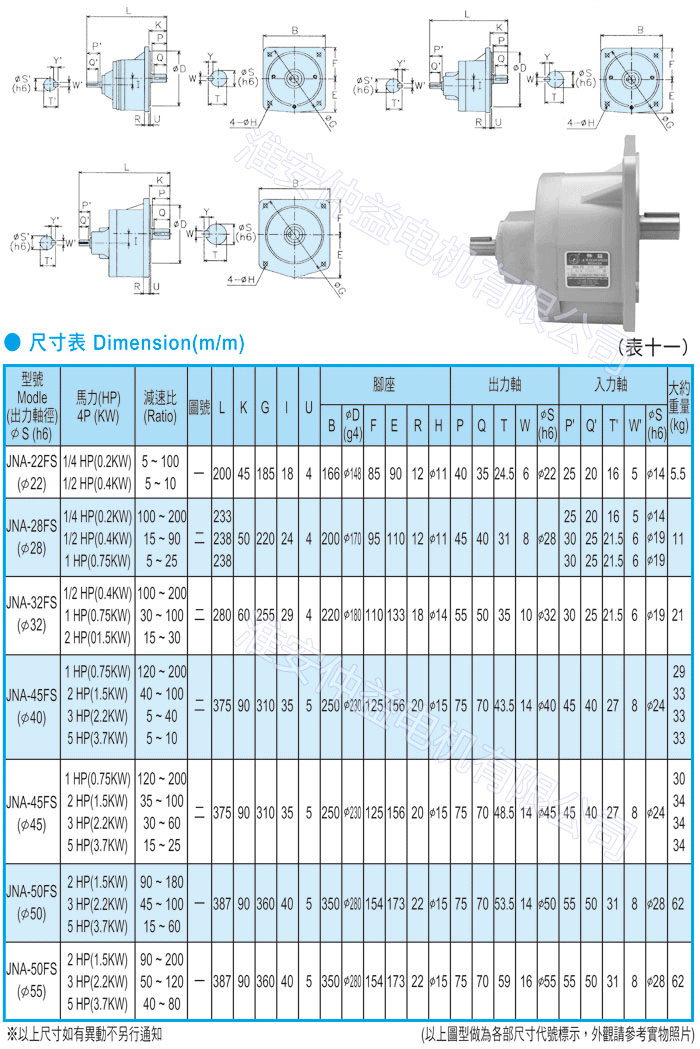

产品特性外形尺寸图
(一) 仲益电机科技有限公司使用先进的生产设备,制造,高效率,高功率,精密齿轮,配合德国技术指导.
(二) 精密设备:德国CNC滚齿机.瑞士精密磨齿机,日本 CNC齿型轮廓检测仪.
(三) 仲益电机科技有限公司拥有自主设计研发的小型齿轮减速机
(四) 外型设计,美观大方安装容易,高强度,高扭力.高精度,高效力,耐用持久,运转无噪音且能耐冲击,增长使用寿命

项 目 标 准 规 范



种类 三相鼠笼型感应马达(SCIM)
设计依据 IEC. BS NEMA. CNS
电压 200V. 220V. 380V. 440V
绝缘 E级,B级或F级
保护方式 全密闭外扇型(IP44)
冷却方式 全密闭(ICO141)自带外扇冷却
温升 定子绕组温升:电阻法E级75℃以下,
B级80℃以下,F级100℃以下
起动方式 直接起动或Λ─Δ起动
范围 卧式:0.2KW~55KW 立式:0.2KW~55KW

齿

减速马达框号 卧式:JNA-D-22~JNA-D-115
立式:JNA-F-22~JNA-F-115
双轴型减速机框号 卧式:JNA-DS-22~JNA-DS-115
立式:JNA-FS-22~JNA-FS-115
内部传动零件材质 S45C, SCM21, SCM4
框体及其他配件材质 Die Cast & FC25
轴心材质 S45C
传动零件热处理方式 高周波、渗碳
减速方式 圆柱螺旋齿轮传动
噪音 70dBA以下(水平1米)
温升 70℃以下
润滑方式 滑脂及油浴式
减速比 1/3, 1/4, 1/5, 1/10, 1/15, 1/20, 1/25,
1/30, 1/40, 1/50, 1/60, 1/70, 1/75, 1/80,
1/90, 1/100, 1/120, 1/150, 1/180, 1/200
定格输出转矩(kg-m) 0.5kg-m~1440kg-m
涂装 防锈处理+底漆+面漆
涂装颜色:
使


场所 一般室内用
周温 -10℃ ~ 40℃
湿度 相对湿度85%以下
高度 海拔1000公尺以下



安装方式 JNA-D, JNA-DS: 水平安装脚座型
JNA-F, JNA-FS: 垂直凸托架安装型
联结方式 联结器、齿轮、链轮、皮带及
马达直结方式



体积小, 重量轻,脚座锁螺空间大。

安装方便,机壳一体成型强度高。

齿轮润滑, 采用高级合成滑脂, 十年免保养。

定位功能, 减速机本身具备, 减少配电管线工时及材料 。

齿轮制造精度特优 运转极静音,齿轮间隙小,动力传动稳定。

内部选配轴承加大型号耐用持久。
